Acueducto de la Ciudad de Trujillo — Línea de Conducción, Redes de Distribución, Estaciones de Bombeo y Tanques
Ficha del proyecto
- Sector
- Agua
- Cliente
- Ministerio del Ambiente y de los Recursos Naturales (M.A.R.N.) — Sistema Hidráulico de Trujillo
- Ubicación
- Trujillo, Estado Trujillo, Venezuela
- Rol de Vialpa
- Instalación y rehabilitación de conducción, redes, bombeo y almacenamiento
Resumen del proyecto
Mejora del Acueducto de Trujillo mediante la instalación y rehabilitación de líneas de conducción y redes de distribución, parte del plan de aprovechamiento de los recursos hidráulicos de la Cuenca del Río Motatán. Las redes comprenden 15.000 metros de tubería de hierro dúctil, 3.000 metros de acero al carbono y 7.000 metros de HDPE. Se construyeron seis estaciones de bombeo —Hático Alto, Hático Bajo, Estadium, Mesa de Gallardo, La Guaira y Fundación del Niño— con una capacidad combinada de 450 litros por segundo. Se instalaron tanques metálicos para incrementar la capacidad de almacenamiento en 6.250.000 litros (Fundación del Niño, Hático Alto, Hático Bajo, Bella Mira, La Guaira, Mesa de Gallardo y Estadium).
El reto
Integrar sistemas de conducción, redes de distribución, estaciones de bombeo y tanques de almacenamiento en un entorno geográfico de montaña, asegurando el suministro confiable de agua potable a la ciudad de Trujillo.
Alcance de Vialpa
Instalación y rehabilitación de 15.000 m de tubería de hierro dúctil, 3.000 m de acero al carbono y 7.000 m de HDPE; construcción de 6 estaciones de bombeo (Hático Alto, Hático Bajo, Estadium, Mesa de Gallardo, La Guaira y Fundación del Niño) con capacidad combinada de 450 L/s; instalación de tanques metálicos en Fundación del Niño, Hático Alto, Hático Bajo, Bella Mira, La Guaira, Mesa de Gallardo y Estadium para 6.250.000 L de almacenamiento adicional.
Enfoque de ingeniería / construcción
Ingeniería hidráulica integrada con obras electromecánicas para la operación confiable del sistema: diseño de líneas de conducción con tres materiales distintos según requerimientos de presión y terreno, estaciones de bombeo dimensionadas para 450 L/s combinados y tanques metálicos de almacenamiento distribuidos estratégicamente para regular el suministro.
Restricciones operacionales
Aprovechamiento hidráulico de la Cuenca del Río Motatán: integración de conducción, bombeo y almacenamiento en un sistema coordinado de servicio continuo.
Aspectos técnicos destacados
- 15.000 m de tubería de hierro dúctil, 3.000 m de acero al carbono y 7.000 m de HDPE
- 6 estaciones de bombeo con capacidad combinada de 450 L/s
- Tanques metálicos con 6.250.000 L de almacenamiento adicional
Datos clave
Registro fotográfico y avance de obra
Documentación fotográfica real de la ejecución de obra, estructuras viales, defensas de concreto y movimientos de tierra por Constructora Vialpa.
Tanque metálico de almacenamiento en Estación de Bombeo Hático Bajo con rotulación institucional de Vialpa, escala de nivel, escalera de gato y batería de bombeo vertical en primer plano

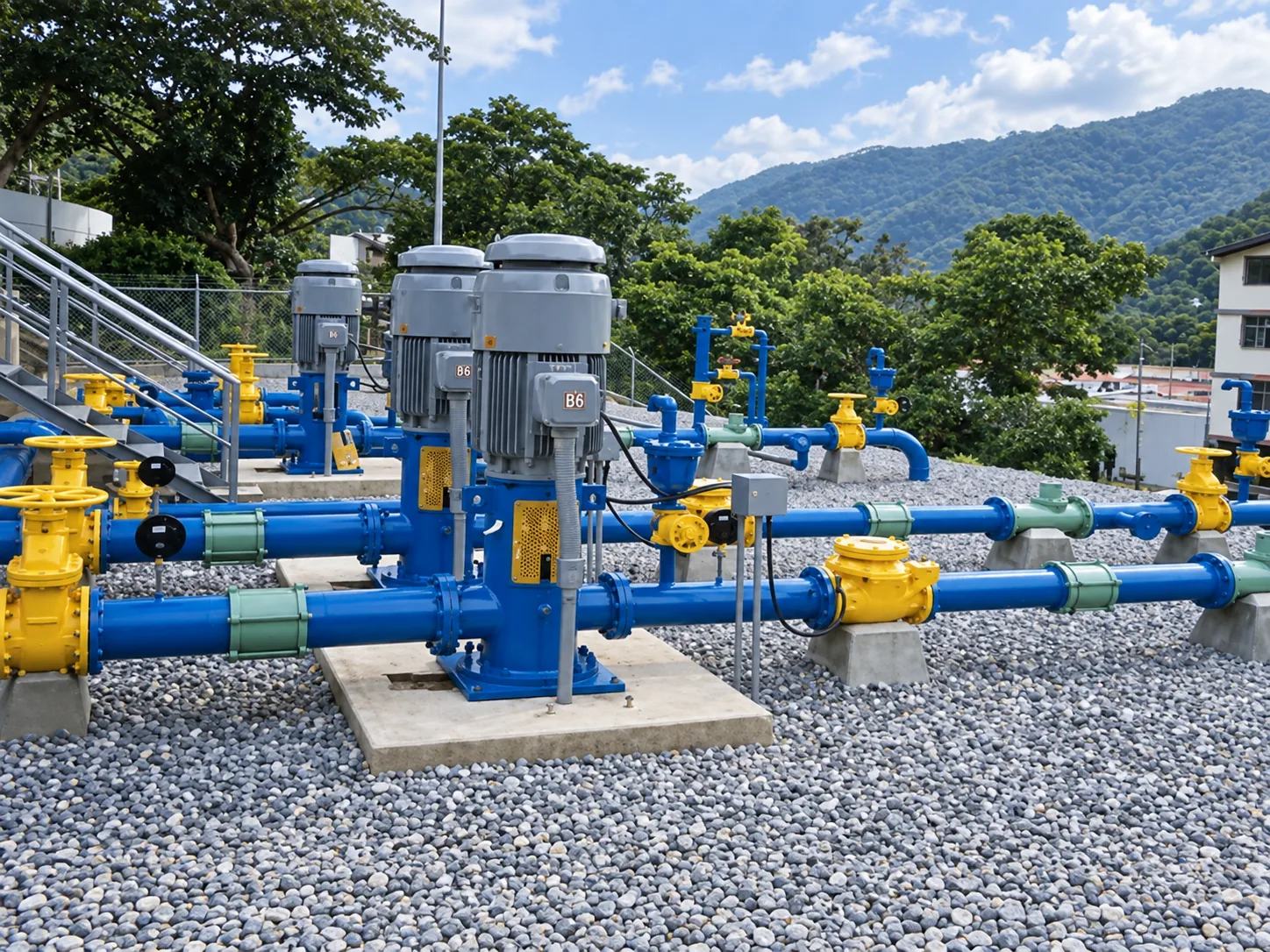

Batería de motores verticales de bombeo y múltiple de impulsión con válvulas de mariposa, retención y venteo instaladas sobre lecho granular drenante

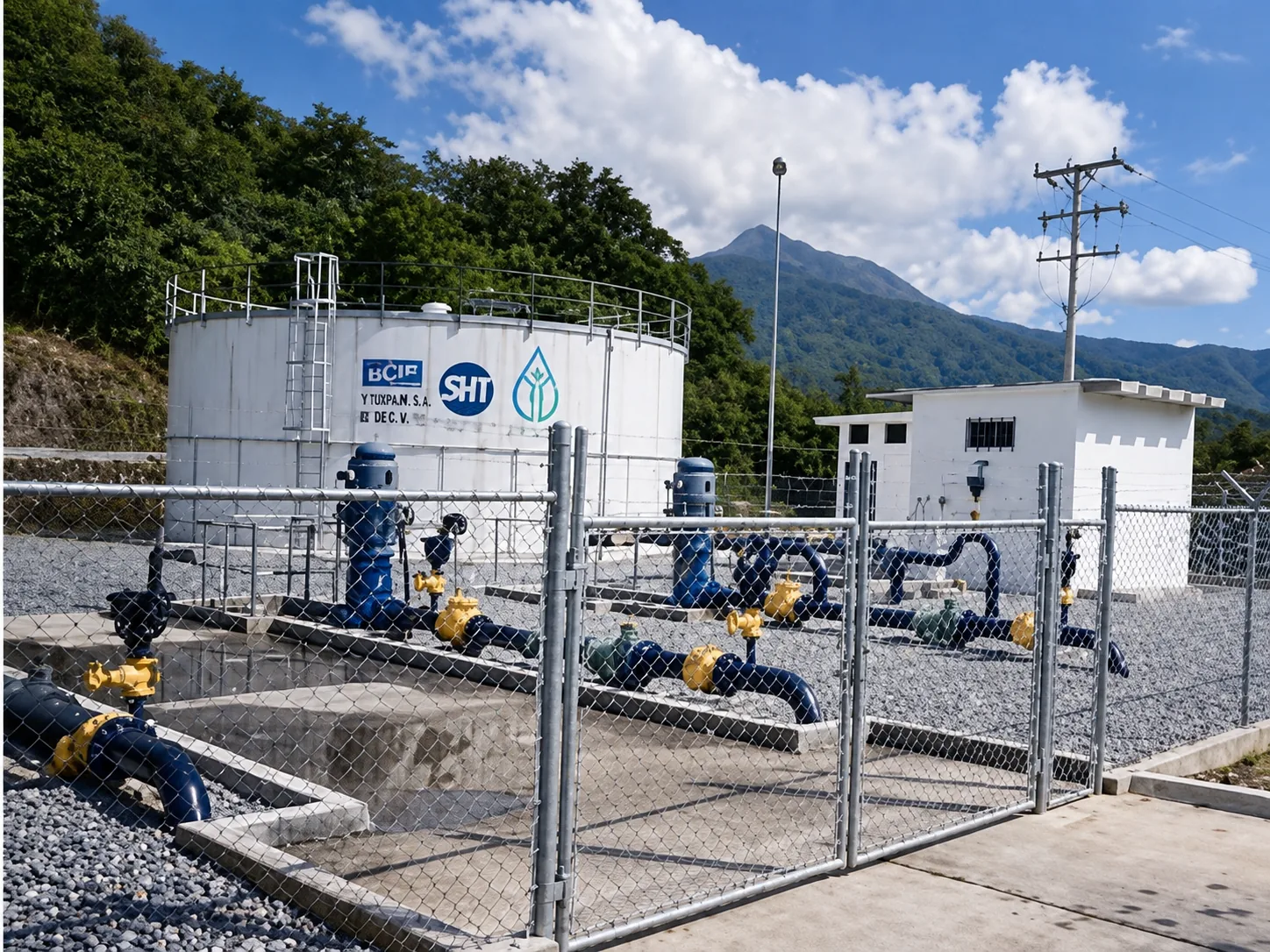

Vista general de la estación de bombeo con tanque de almacenamiento cilíndrico apernado, caseta de control electromecánico y múltiple de distribución exterior
