Embalse Agua Viva (E. J. Aguerrevere)
Ficha del proyecto
- Sector
- Agua
- Cliente
- MARNR — Ministerio del Ambiente y de los Recursos Naturales Renovables
- Ubicación
- Río Motatán, ~30 km de Valera, Estado Trujillo, Venezuela
- Año
- 1994
- Rol de Vialpa
- Reparación del túnel principal, estación de compuertas y terminación de la presa
Resumen del proyecto
El Embalse Agua Viva es la obra hidráulica más importante del Estado Trujillo, ubicada sobre el Río Motatán en la intersección de la carretera Panamericana con la vía Maracaibo–Valera. Su construcción estuvo paralizada durante años (1972–1992), durante los cuales el río fue desviado a través del túnel, causando la destrucción de su lecho por abrasión de sedimentos. El túnel principal —de 5,40 m de diámetro y 500 m de longitud— fue reparado y se construyó una estación de compuertas en su interior. El embalse fue terminado por Constructora Vialpa, S.A. y puesto en servicio en 1994.
El reto
Rehabilitar un túnel principal dañado por años de abrasión de sedimentos tras dos décadas de paralización, restaurar el lecho del río y completar la presa de tierra para poner el embalse en operación tras más de 20 años de obra inconclusa.
Alcance de Vialpa
Reparación del túnel principal de 5,40 m Ø × 500 m; construcción de la estación de compuertas en el interior del túnel; restauración del lecho del río Motatán; y terminación de la presa de tierra con núcleo impermeable interior sobre cimentación en roca.
Enfoque de ingeniería / construcción
Intervención integral sobre una obra paralizada: aislamiento del túnel para reparar la abrasión del lecho, instalación de la estación de compuertas dentro del conducto existente, y construcción de la presa de tierra con núcleo impermeable para garantizar la estabilidad y el almacenamiento de 156,4 millones de m³.
Restricciones operacionales
Construcción paralizada durante 1972–1992 con daño estructural del túnel por desvío prolongado del río; lecho del río destruido por abrasión de sedimentos requirió restauración previa a la terminación de la presa.
Aspectos técnicos destacados
- Presa de tierra de 35 m de altura y 250 m de longitud — 750.000 m³ de presa
- Capacidad de embalse: 156.400.000 m³ sobre 1.580 ha de superficie
- Túnel principal reparado: 5,40 m Ø × 500 m con estación de compuertas interior
- Obra hidráulica más importante del Estado Trujillo — en servicio desde 1994
Datos clave
Registro fotográfico y avance de obra
Documentación fotográfica real de la ejecución de obra, estructuras viales, defensas de concreto y movimientos de tierra por Constructora Vialpa.
Puente viga metálico de acceso a la torre de toma sobre pilas cilíndricas de concreto armado en el vaso del Embalse Agua Viva

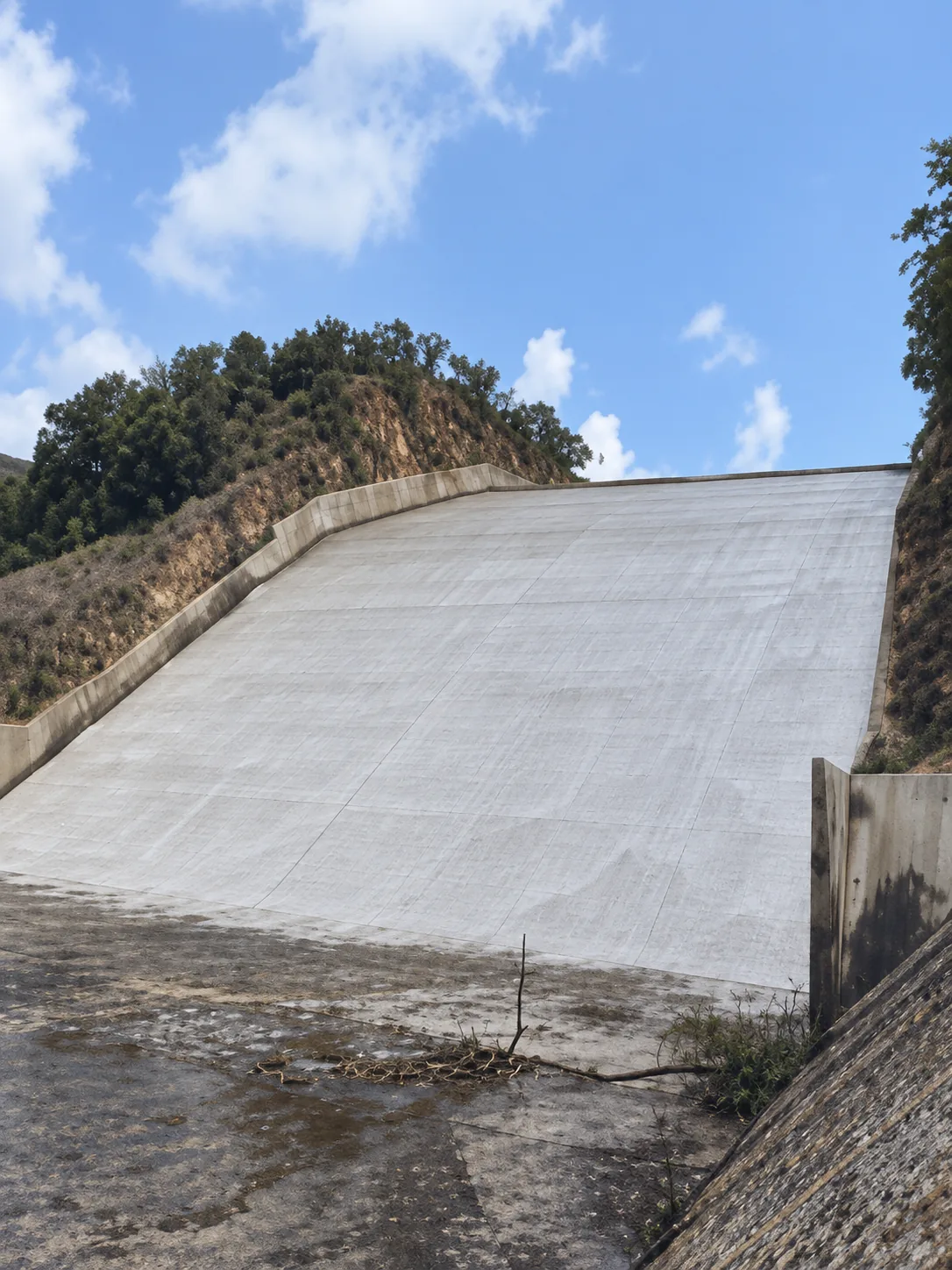

Canal rápido del aliviadero de descarga libre de 245 m³/s revestido en losas de concreto armado con muros laterales de encauce

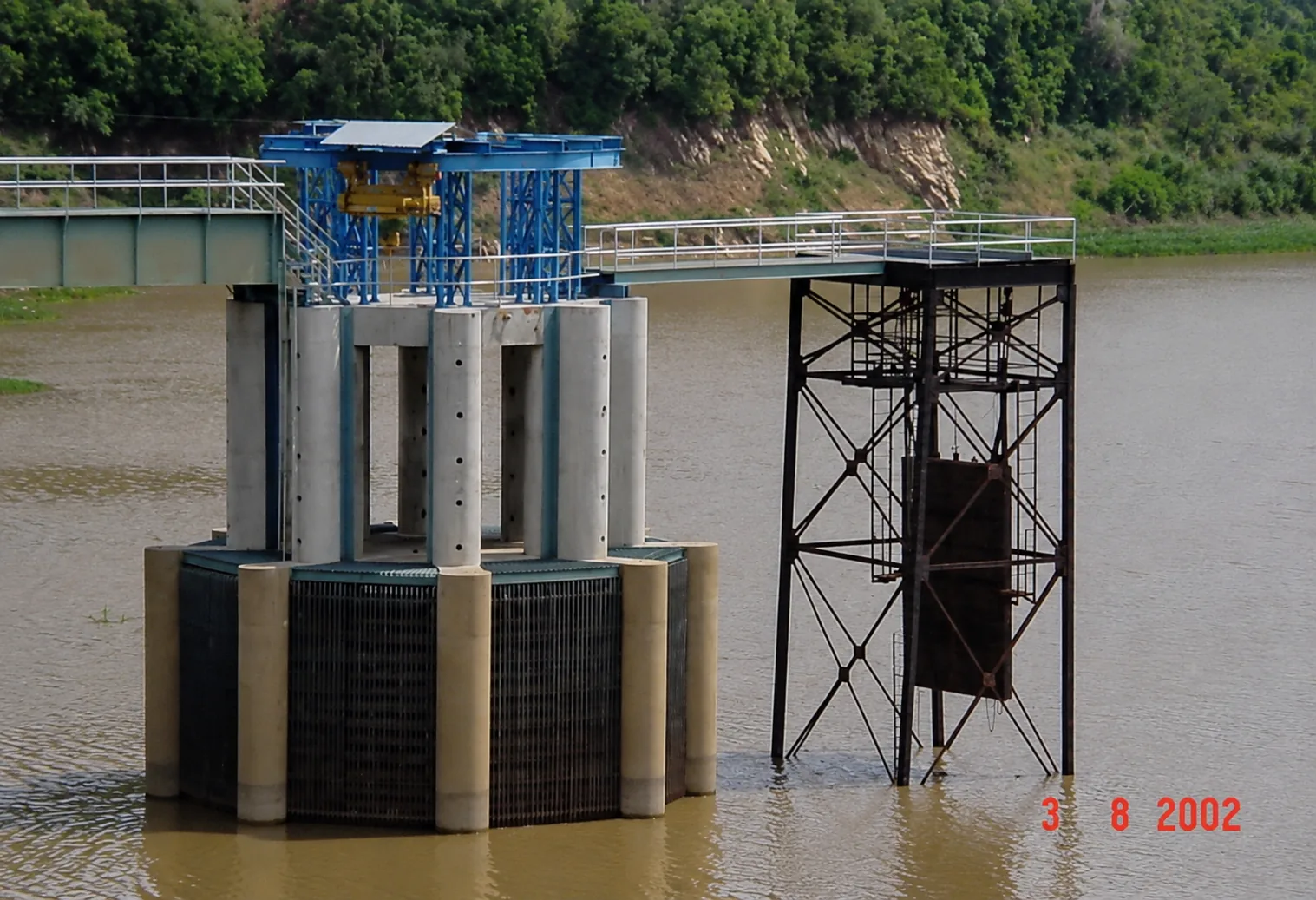

Torre de toma y estación de compuertas con rejas perimetrales de filtración gruesa, pórtico de izaje y estructura de maniobras

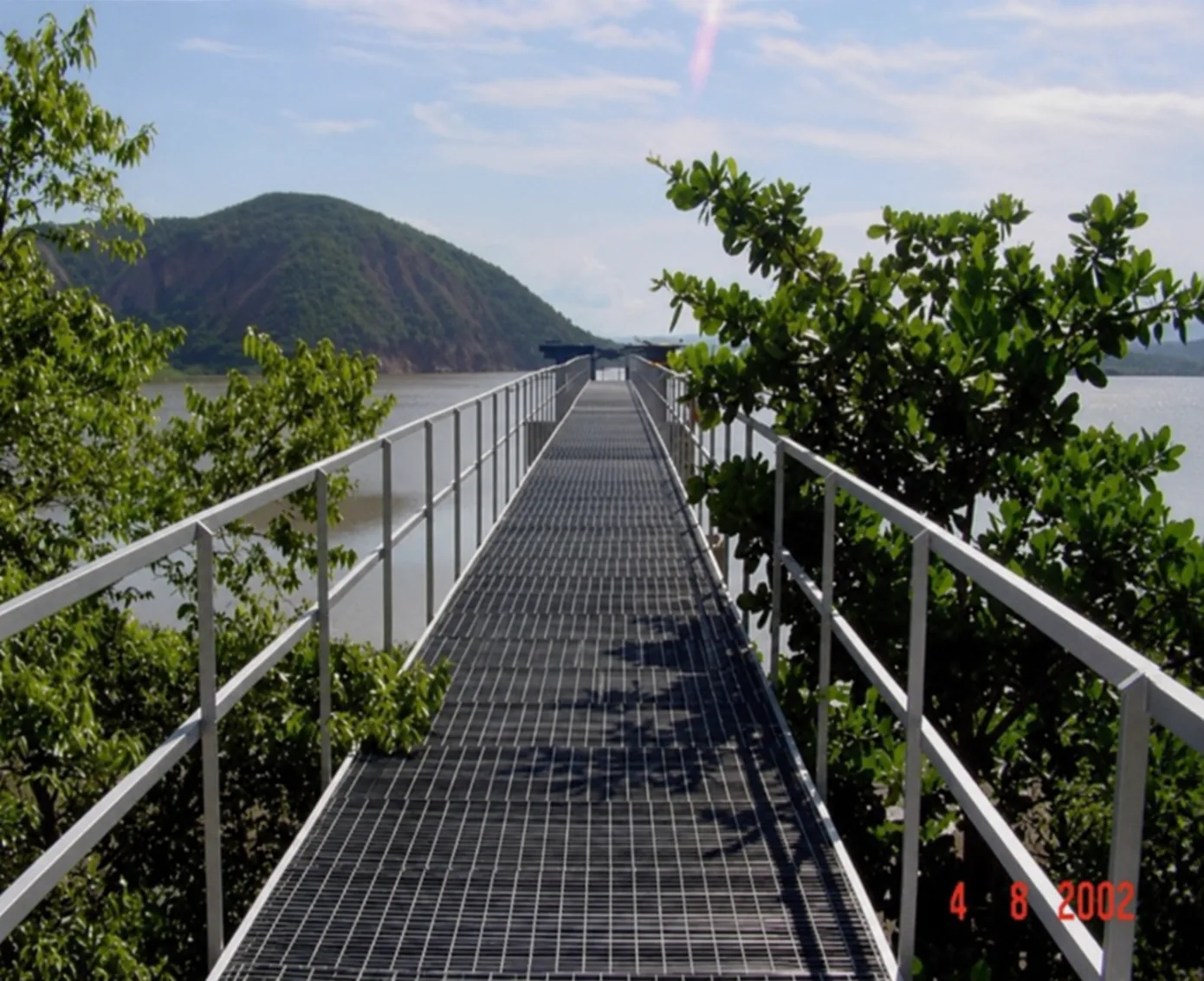

Pasarela metálica de servicio y acceso peatonal con piso de rejilla electrosoldada y barandas hacia la obra de toma
